معايير الفلنجة وأنماط البراغي ونصائح الاختيار العملية

عند تحديد صمام ملف لولبي ذو حواف للتركيبات التحديثية أو الجديدة، فإن مطابقة معيار الحافة (ANSI/ASME، DIN، JIS، EN) ونمط ثقب الترباس الدقيق هي الخطوة العملية الأولى لتجنب إعادة العمل الميداني. بالإضافة إلى حجم الأنبوب الاسمي، تأكد من تفاصيل الوجه المرتفع مقابل تفاصيل الوجه المسطح، وقطر دائرة المسمار، وعدد البراغي وحجم المسمار - تحدد هذه سلوك ضغط الحشية وكيف سيقوم الصمام بتوزيع حمل الحافة. عمليًا، قم بقياس الحافة وجهًا لوجه وسمك الحافة إن أمكن؛ يمكن أن يؤدي عدم التطابق في السُمك إلى إنشاء لحظات انحناء على جسم الصمام وتسريع فشل الحشية. ننصح العملاء دائمًا بتقديم رسم أو صورة للشفة - فهذه الخطوة الصغيرة توفر ساعات في الموقع.

اختيار الحشية وأنماط عزم الدوران لضمان الختم الموثوق

يجب اختيار مادة الحشية حسب التوافق الكيميائي ودرجة الحرارة وتشطيب الحافة. بالنسبة للبخار والسوائل ذات درجة الحرارة العالية، فإن الجرافيت المضغوط أو الحشيات الحلزونية شائعة؛ بالنسبة للمياه والسوائل المحايدة، قد يكون من الأفضل استخدام PTFE أو PTFE المملوء. نفس القدر من الأهمية هو نمط عزم دوران البرغي: استخدم تسلسل نجمي أو متقاطع ومراحل عزم الدوران الإضافية (على سبيل المثال، 30%، 60%، 100%) لتحقيق ضغط متساوي. يؤدي عدم القدرة على الدوران إلى حدوث تسربات؛ يمكن أن يؤدي الإفراط في عزم الدوران إلى قذف الحشية أو ضغطها بما يتجاوز الحد المرن. عندما تتم إزالة الصمامات بشكل متكرر، فكر في عزم دوران أقل قليلاً مع حشية مصممة لزيادة مقاومة الاسترخاء. نحن نصمم صماماتنا ونوصي بنطاقات عزم دوران محددة مع كل مجموعة فلنجة لتبسيط عملية التشغيل.

تحجيم صمامات الملف اللولبي ذات الحواف: السيرة الذاتية، وانخفاض الضغط، والاعتبارات التجريبية

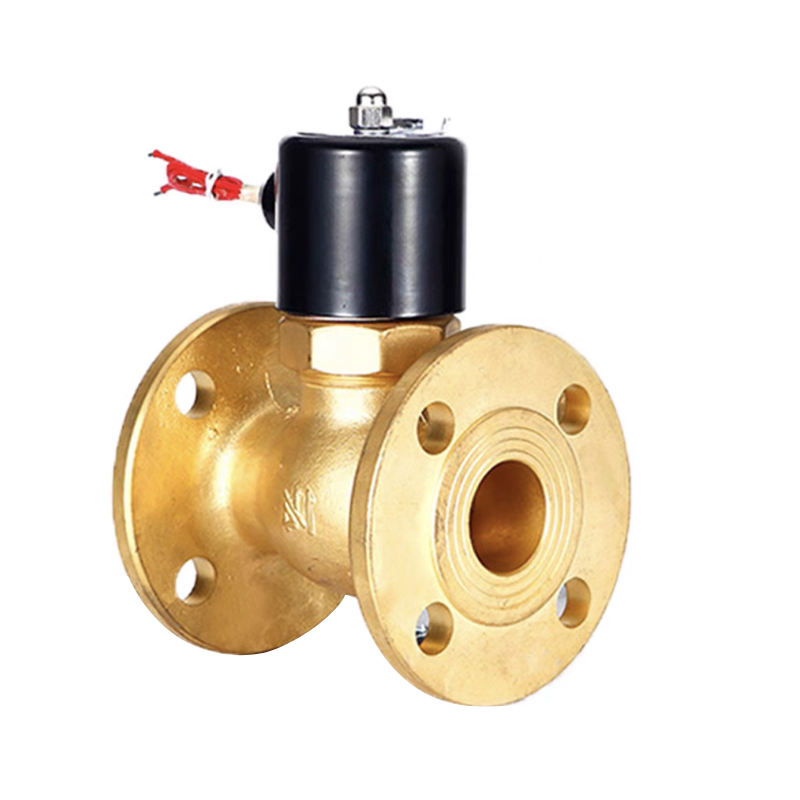

يتطلب الحجم الصحيح حساب السيرة الذاتية المطلوبة من التدفق المطلوب عند فرق ضغط التشغيل. للتشغيل التجريبي صمامات الملف اللولبي ذات الحواف تذكر أن المرحلة التجريبية للصمام تحتاج إلى ترس تفاضلي كافٍ للتشغيل؛ يمكن أن يؤدي تحديد صمام يتم تشغيله بشكل تجريبي بالقرب من الحد الأدنى ΔP إلى تباطؤ التشغيل أو الفشل في التحول. عندما تكون المساحة أو ΔP محدودة، قد يكون الصمام ذو الحواف ذات التأثير المباشر أفضل على الرغم من انخفاض الحد الأقصى عادةً لـ Cv. تحقق دائمًا من كيفية تغير اللزوجة ودرجة الحرارة لكثافة السوائل، حيث يؤدي ذلك إلى تغيير الحسابات الهيدروليكية. إذا أرسلت إلينا نقطة التشغيل (التدفق، ضغط المدخل، ضغط المخرج، درجة الحرارة)، فيمكننا المساعدة في تأكيد السيرة الذاتية واقتراح ما إذا كانت الوحدة التجريبية أو المباشرة هي الأفضل.

إدارة الملف الكهربائي: دورة العمل، والتدفق، والحدود الحرارية

الملف الكهرومغناطيسي هو الجزء الأكثر حساسية لدرجة الحرارة والواجب. يمكن تنشيط ملفات الخدمة المستمرة (ED 100%) إلى أجل غير مسمى ضمن الظروف المحيطة والظروف المقدرة؛ تتطلب ملفات الخدمة المتقطعة فترات تبريد. انتبه إلى تيار التدفق عندما يتم تنشيط صمامات متعددة في وقت واحد - يمكن لتدفق الملف أن يعطل القواطع المحلية حتى عندما يكون تيار الحالة المستقرة منخفضًا. استخدم الحماية من انخفاض الجهد، والصهر المناسب، وحيثما تسمح المساحة، دوائر التشغيل الناعم لمجموعات الصمامات الكبيرة. يجب أيضًا أخذ ارتفاع درجة حرارة الملف في الاعتبار عندما تتجاوز البيئة المحيطة التصنيفات القياسية؛ إذا كان الصمام موجودًا داخل حاوية ذات تهوية سيئة، فحدد فئة عزل أعلى أو تبريد قسري. نحن نقوم بتضمين إرشادات واجب الملف في أوراق البيانات الخاصة بنا لأن الاختيار الصحيح للملف يطيل عمر الخدمة بشكل كبير.

اتجاه التركيب والدعم وتخفيف الاهتزاز لحياة طويلة

غالبًا ما تكون صمامات الملف اللولبي ذات الحواف قوية، ولكن التركيب غير المناسب يؤدي إلى تقصير العمر الافتراضي. ادعم الأنابيب بحيث لا يتحمل جسم الصمام وزن الأنبوب أو الأحمال المحورية - استخدم أحذية الأنابيب أو الأقواس. قم بتوجيه الصمام بحيث تعمل أي مصارف داخلية أو نقاط تهوية مع الجاذبية؛ يجب أن تتجنب الخطوط التجريبية السيفونات والفخاخ. في البيئات عالية الاهتزاز (مزالج الضاغط وغرف المضخات) استخدم حوامل مضادة للاهتزاز أو موصلات مرنة لحماية الأنابيب التجريبية الداخلية والتوصيلات الكهربائية. حيثما أمكن، تجنب تركيب المشغل مباشرة أسفل الأنابيب الثقيلة؛ يمكن أن تؤدي دورات الضغط المتكررة على مثبتات الحافة إلى تخفيف المفاصل. نحن نصمم أجسامنا ذات الحواف بنقاط رفع ودعم مخصصة لجعل التثبيت الصحيح أمرًا بديهيًا.

تكامل الصمام الذكي: أجهزة الاستشعار والتغذية الراجعة واستراتيجيات الاتصال

يمكن أن تكون صمامات الملف اللولبي ذات الحواف الحديثة أكثر من مجرد أجهزة تشغيل/إيقاف - بل يمكن أن تكون عقد تحكم. تشتمل المستشعرات المفيدة النموذجية على مراقبة تيار الملف (تكتشف الملفات القصيرة/المفتوحة والمكبس العالق)، وصنابير الضغط التفاضلي (للكشف عن الانسداد أو تسرب المقعد)، وأجهزة استشعار الموضع أو مفاتيح القصب لتأكيد حالة الصمام. بالنسبة للأنظمة التي تحتوي على العديد من الصمامات، تعمل اتصالات الناقل (Modbus، وCANopen، وProfiNet) على تقليل تعقيد الأسلاك وتمكين التشخيص المسجل مركزيًا. خيارات التصميم: استخدم منطق الحافة المحلي للتسلسل المهم للسلامة، وأرسل القياس التشخيصي عن بعد للصيانة التنبؤية. عند الدمج، تأكد من التأريض وفصل الكابلات لكابلات الاتصال لتجنب التداخل الكهرومغناطيسي الناتج عن تبديل الملف. نقوم بتضمين منافذ جاهزة للاستشعار واتصالات قياسية في صماماتنا الذكية حتى تتمكن من إضافة مراقبة الحالة دون إعادة تشغيل الأنابيب.

فترات الصيانة وأوضاع الفشل الشائعة والفحوصات الميدانية السريعة

تعتمد فترات الصيانة النموذجية على نظافة السوائل ومعدل الدورة والبيئة - قد تحتاج الأنظمة الهوائية عالية الدورة إلى الفحص شهريًا، في حين يمكن فحص أنظمة المياه النظيفة كل ثلاثة أشهر. أوضاع الفشل الشائعة: احتراق الملف (الجهد الزائد أو ضعف التبريد)، وانسداد الخط الدليلي (الحطام أو الحجم)، وتآكل المقعد الذي يسبب التسرب، وفشل حشية الحافة. تتضمن الفحوصات الميدانية السريعة ما يلي: قياس مقاومة الملف DC أو AC لاكتشاف المنعطفات القصيرة؛ تأكيد جهد الملف تحت الحمل؛ إرجاع الخطوط التجريبية للخلف للتحقق من وجود عوائق ؛ وإجراء اختبار التسرب عبر المقعد عند ضغط منخفض. احتفظ بسجل بسيط لعدد الدورات وأي أوقات تشغيل غير طبيعية - غالبًا ما تسبق التغييرات في وقت الاستجابة حدوث عطل ميكانيكي.

اختيار المواد ومقاومة التآكل للبيئات القاسية

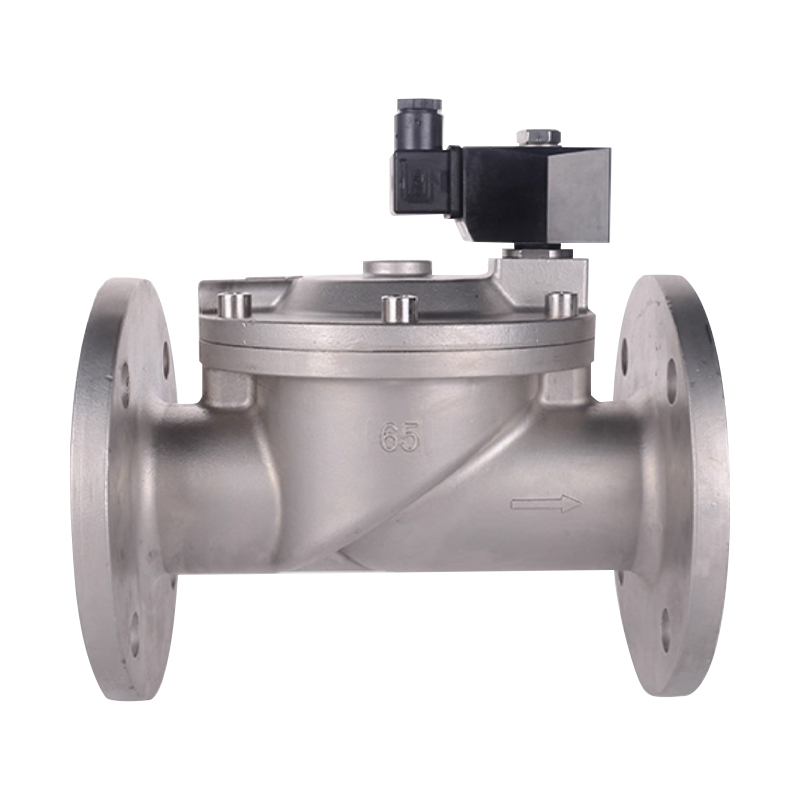

يجب أن يتوافق جسم الصمام والمواد الداخلية مع كيمياء السوائل والظروف المحيطة. يعتبر الفولاذ المقاوم للصدأ (304، 316) شائعًا في مقاومة التآكل؛ يوفر الفولاذ المقاوم للصدأ على الوجهين قوة أعلى ومقاومة للكلوريد لمياه البحر. بالنسبة للوسائط شديدة العدوانية، فكر في السبائك أو البطانات الغريبة؛ لكن هذه تضيف تكلفة ويمكن أن تؤدي إلى تعقيد حشية الحافة. الحماية من التآكل الخارجي (الدهانات، مساحيق الطلاء، أو الألواح المعدنية) جنبًا إلى جنب مع الأنودات المضحية على الهياكل القريبة تقلل من التآكل المحيط. عندما تكون في شك، حدد المواد وبدل التآكل في مواصفات الشراء. نحن نقدم في كثير من الأحيان خيارات مواد مخصصة بحيث تتوافق دورة حياة الصمام مع توقعات العملية الخاصة بك.

جدول استكشاف الأخطاء وإصلاحها: الأعراض والأسباب المحتملة والإجراءات الفورية

قائمة مراجعة التشغيل لصمامات الملف اللولبي ذات الحواف

• تحقق من مطابقة معيار الشفة ونوع الحشية ودرجة الترباس للمواصفات قبل تثبيته.
• قم بإجراء فحص كهربائي جاف: مقاومة الملف، والقطبية، والتحقق من إشارة التحكم.
• التحقق من نظافة الخطوط الإرشادية وتوجيهها؛ ضغط الدائرة التجريبية وتأكيد التشغيل المناسب عند ΔP المتوقع.
• قم بإجراء اختبار وظيفي يتم التحكم فيه عند الضغط التشغيلي وأوقات تشغيل السجل وأي ثرثرة أو حركة متأخرة.
• سجل قياسات التيار والتسرب الأساسية للملف من أجل اتجاهات التشخيص المستقبلية.

الملاحظات العملية النهائية بشأن قطع الغيار وتخطيط دورة الحياة

احتفظ بمجموعة صغيرة من قطع الغيار الشائعة (الملفات، والحشيات، والمرشحات التجريبية، ومجموعة المقاعد الاحتياطية) المطابقة للأجزاء الأكثر أهمية صمامات الملف اللولبي ذات الحواف في النبات. تتبع دورات التشغيل وحدد موعدًا لاستبدال المقعد بشكل استباقي قبل حدوث التسرب - عادةً ما تؤدي تكلفة إيقاف التشغيل غير المخطط له إلى تقليص تكاليف مخزون قطع الغيار. إذا كنت تريد، يمكننا إعداد مجموعة قطع الغيار وخطة دورة حياة مبسطة مصممة لتناسب مجموعة الصمامات الخاصة بك؛ لقد صممنا مجموعات ما بعد البيع الخاصة بنا خصيصًا لحالة الاستخدام هذه.
